[開箱]視博通 小宇宙 Micro ATX機殼

0

視博通官網:小宇宙

產品規格:

  • 內建前置12公分藍光風扇x2.有效降低硬碟溫度
  • 內建後置8公分風扇,讓系統溫度降低
  • 鐵網式面板,內建USB3.0 x2(內接19PIN).USB2.0 x2,MIC x1.AUDIO x1 (支援HD AUDIO)
  • 全機身結構黑化,支援背部整線設計
  • 後板下置式電源設計,可拆卸式防塵濾網,清洗更方便
  • 支援主機板類型:Micro ATX
  • 雙側開側蓋,安裝方便
  • 支援顯示卡長度 24.5 cm
  • 支援CPU散熱器高度 14 cm

產品尺寸:

  •  長326mm x 寬180mm x 高361mm含面板
  •  2.5吋x1(隱藏)、3.5吋x2(隱藏)或2.5吋x3



外箱照

DSC04693



開箱照
機殼使用兩塊保麗龍妥善包覆著,另外紙箱還有提供把手讓購買的朋友便於攜帶

DSC04700 DSC04708-1 DSC04708



左側提供兩組USB2.0埠及音源裝置,右側則是電源開關鍵及重置鍵還有兩個USB3.0埠
視博通在每一個裝置埠上都有設計獨立的防塵塞,雖然容易不見,不過此舉確實很貼心



側板使用方便拆裝的手轉螺絲

SONY DSC



提供四個擴充卡插槽,檔板為一次式設計

SONY DSC



官網寫:支援主機板類型:Micro ATX(但是大小及銅柱也支援Mini-itx)怪哉!
設計便於更換CPU散熱器的鏤空背板,在顯示卡位置有開孔洞幫助散熱

SONY DSC





散熱方面:前方的兩顆12cm風扇與後方一顆8cm風扇,形成正壓差對流提升散熱效果
(補充知識:什麼是正壓差?)

內建前置12公分藍光風扇x2.有效降低硬碟溫度

SONY DSC SONY DSC SONY DSC

內建後置8公分風扇,讓系統溫度降低

SONY DSC SONY DSC



風善規格:12cm和8cm風扇 DC12V 0.16A

接腳:都是小3PIN及大4PIN

DSC04741



前面版本身有防塵網

SONY DSC

如果怕前置風扇吸太多灰塵可在面板前加個3M濾網

DSC04737



電源位置下方有設計可拆式防塵濾網,開孔可提供更好的散熱又可以利用濾網避免灰塵從底部入侵

DSC04716-1



底部的腳

SONY DSC



前置I/O 配線,USB3.0埠是使用19PIN

SONY DSC



鎖硬碟的螺絲及墊片

SONY DSC



硬碟架最多可以安裝2顆硬碟,但如果安裝顯示卡,下方的硬碟則無法安裝

DSC04771

另外1個安裝只能在底部安裝2.5大小

SONY DSC

最後硬碟安裝完畢,記的要鎖這顆
防止硬碟架亂晃

SONY DSC



主機板周圍有四個整線孔洞,搭配外凸側板可走背線
(大約1公分 主機板24PIN線 要注意)

SONY DSC

SONY DSC



最後裝上電源供應器(測試風扇的LED燈)

SONY DSC SONY DSC

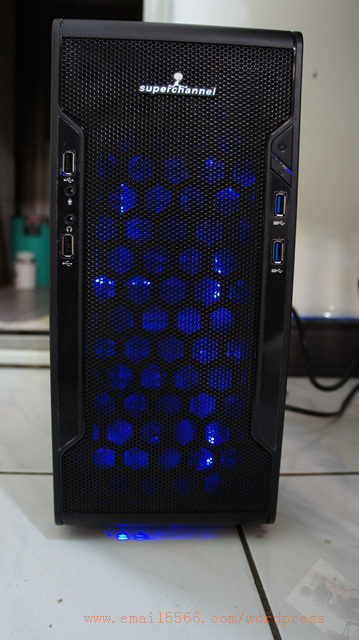

啟動開關

SONY DSC SONY DSC



打完收工

謝謝收看!
