[開箱]FSP全漢藍晶鑽II 350W 不專業開箱

0

FSP全漢藍晶鑽II 350W 官網介紹:http://www.fsplifestyle.com/lproduct.php?LID=5&PSN=435



上一篇介紹過 WEB SERVER 很吵

索性換上新的電源供應器海韻Seasonic金牌G-650模組化電源供應器 不專業開箱

那舊的FSP全漢 藍晶鑽II 350W,反正過保 就拿來拆開 研究裡的零件吧



FSP全漢最近所推出的電源供應器外觀皆為藍色

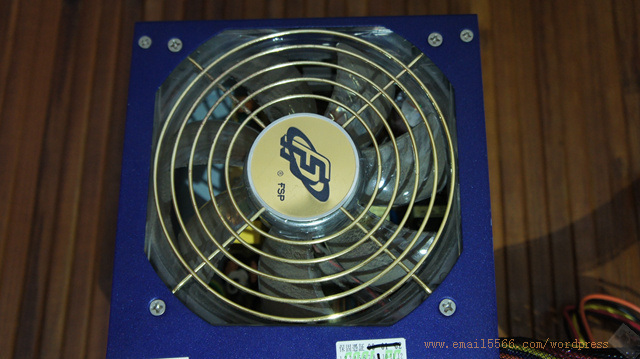

散熱風扇為12公分滾珠軸承溫控低音量風扇
SONY DSC



FSP全漢藍晶鑽II 350W規格標籤,12V採兩路設計,12V1為15A,12V2為15A
SONY DSC



線材的部份,主線採20+4PIN
SONY DSC



CPU供電的部份兩個4PIN(8PIN的主機板也可用),顯示卡的部份只有一組6+2PIN
SONY DSC



SATA有兩組一共4個
SONY DSC



3個大4PIN及1個小4PIN
SONY DSC



接下來準被分屍囉
(撕毀標籤 保固無效,反正過保了 就拆吧)
SONY DSC



風扇品牌為ADDA,12公分滾珠軸承溫控低音量風扇
SONY DSC



內部結構採雙晶順向+單磁性放大設計
SONY DSC



AC輸入與EMI FILTER-焊接點無熱縮套保護
SONY DSC



APFC電容採用日製NCC KMQ級270uF 105度 電解電容
SONY DSC



二次側與12V分路採用TEAPO台製電容
SONY DSC

SONY DSC



在散熱片貼近殼的邊緣貼絕緣膠帶

SONY DSC
