[開箱] 機王 D-LINK AC1900雙頻Gigabit DIR-880L

[開箱] 機王 D-LINK AC1900雙頻Gigabit DIR-880L

IMG_9376



D-LINK DIR-880L官網



D-Link DIR-880L 雙頻雲路由採用最新IEEE802.11ac無線技術,無線傳輸/接收高達1900Mbps,

低干擾、傳輸速率高達1300Mbps的5GHz頻段無線網路環境,支援最多無線裝置亦可同步透過2.4GHz頻段連線上網,

DIR-880L 提供完美無瑕的高清線上影片播放、居家無縫上網與同步飆網/線上遊戲不Lag。

DIR-880L亦提供USB埠分享功能,支援獨家mydlink™ 雲端服務平台,透過免費的mydlink SharePort™ App,

您即可輕鬆透過智慧型手持行動裝置,遠端開啟您所喜愛的音樂/照片/影片/文件檔案。



產品特色

• 極速無線網路AC1900 – 600 Mbps (2.4 GHz使用256bit QAM ) + 1300 Mbps (5 GHz)同步雙頻速度高達1900Mbps
• 增強無線涵蓋範圍 – 進階的AC SmartBeam智慧型無線發射技術和高功率的無線訊號可延伸無線的涵蓋範圍
• 優先權管理 – 進階的QoS引擎提供最佳的網路流量配置
 影音串流和檔案分享 – 兩個USB埠連接儲存裝置提供行動裝置透過mydlink SharePort app分享檔案與串流影音
• Gigabit網路埠 – 四個Gigabit乙太網路埠可連接有線裝置增加連線效能
• 遠端網路管理 – 行動裝置專用的mydlink Lite app和mydlink網站提供遠端管理路由器和裝置的連線
• 進階安全性 – 內建防火牆、支援WPA2™最高層級的無線加密及Wi-Fi Protected Setup™ (WPS)快速安全連線
• 訪客專用的無線網路 – 提供訪客使用網路的便利性並與主要網路區隔兼具安全性
• 簡易設定 – 圖形化的網頁介面和行動裝置專用的QRS Mobile app提供簡易又快速的設定
• VPN伺服器 – 提供使用者透過網際網路建立VPN連線來存取您的網路



上述是官方文宣,套一句泡麵的封面 圖案僅供參考

0

簡單說 就是AC1900 帶有影音串流檔案分享的 Router路由器



收到的體驗物品,以D-Link廠牌宣傳的環保袋

IMG_9366



裡頭的物品,除了Router路由器 DIR-880L

還有USB無線網卡 DWA-182

IMG_9374 IMG_9375 IMG_9395 IMG_9396



D-LINK DIR-880L官網

先打開D-Link AC1900雙頻Gigabit DIR-880L裡的內容物有哪些

DIR-880L本體.3根天線.變壓器.Cat 5e(扁線).使用操作手冊

IMG_9376



還附有網路設定資訊卡

可能出廠時,密碼預設值都不同,怕你不改 其它家統一設定值預設0000 被其他人入侵

IMG_9377



DIR-880L本體

產品規格

WAN廣域網路介面:
•提供一組可與xDSL/Cable 寬頻網路連線之10/100/1000 Mbps Gigabit網路埠
LAN區域網路介面:
•提供四埠10/100/1000 Mbps Gigabit乙太網路交換器
網路技術標準
•IEEE 802.3ab
•IEEE 802.3u
•IEEE 802.3x flow control in full duplex mode
•Negotiation
•Auto MDI/MDIX
無線網路介面:
•2.4GHz – IEEE 802.11b/g/n
5GHz – IEEE 802.11a/n、IEEE 802.11ac draft
無線網路傳輸速率最高可達1900Mbps (11AC(1300Mbps)+11N(600Mbps))
USB 介面:
 •USB 3.0*1
 •USB 2.0*1
WPS (Wi-Fi Protected Setup) 無線安全設定
支援功能:
•廣域網路連線支援:
-Static IP
-Dynamic IP
-PPPoE
-PPTP
-L2TP
-DS-Lite
•IGMP
•NAT acceleration
•VPN穿透:
-PPTP /L2TP /IPSec
•VPN server – L2TP over IPSec
•無線加密:
-64/128 bits WEP
-WPA
-WPA2
•QoS:
-進階QoS (Advanced Quality of Service (QoS))
 •無線安全:
-64/128 bits WEP
-WPA / WPA2 / WPS
•防火牆:
-SPI 狀態封包檢察 (Stateful Packet Inspection)
-DOS
-IP位址過濾(ACL)
-One DMZ
-Port Forwarding
-Port Triggering / Special Applications support
•DHCP 伺服器
•DNS Relay
•Dynamic DNS(DDNS)
•中文化網頁式管理介面
•遠端管理
•支援UPnP 網路協定
•支援訪客網路
•Advanced AC Beamforming
•Advanced QoS
•VPN server – L2TP over IPsec
•Bridge mode
•支援IPv6/IPv4
•dlna認證多媒體伺服器
•USB 介面: USB 3.0*1. USB2.0*1
-mydlink SharePort App 多媒體檔案分享
-SharePort Web Access
-SharePort Plus技術分享印表機或外接儲存裝置
•mydlink雲端服務:
-檢視線上使用者狀態
-即時查看使用者歷史瀏覽紀錄
-輕鬆封鎖使用者
-發送訊息 – 新使用者加入/駭客入侵
-韌體更新通知
•簡易安裝:
-創新單頁圖形化一步安裝
-提供Android/iPhone QRS 免費無線路由器設定APP

IMG_9379



產品架構圖

1個WAN-Gigabit網路埠

4個LAN-Gigabit網路埠

DIR-880L-post



USB界面:USB 3.0本體左側,USB 2.0本體後

IMG_9383

IMG_9387

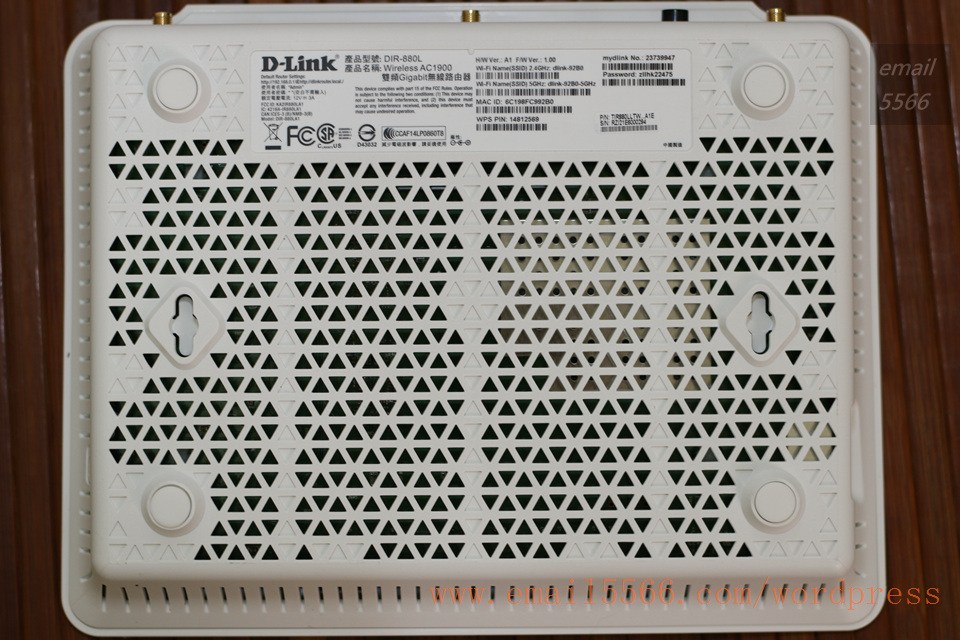

背面散熱孔,及產品S/N碼,出廠軟.韌體版本和產品認證

IMG_9391



變壓器

輸入:AC 100~240V,50~60Hz,1A Max (國際通用規格)

輸出:DC 12V,3A

UL認證,插頭可拆卸式 可換上對應不同國家的插頭 (風險是 變壓器與插頭的接觸點 怕變形 接觸不良)

IMG_9394



Cat 5e(扁線)

8芯,線規32AWG,耐壓30V,絕緣溫度等級60℃

IMG_9401



一直以來PC都使用實體線路

剛好這次體驗,2.4G 5G 無線網路 都幫你想到

D-Link AC1200雙頻USB無線網路卡 DWA-182

D-LINK DWA-182官網

內容物品:驅動光碟.使用操作手冊.USB無線網路卡.延長座(可惜是USB2.0)

IMG_9402



產品特色

  • 具備USB 3.0介面,並可向下相容於USB2.0/1.1,適合安裝於筆記型/桌上型電腦
  • 採用IEEE 802.11ac Draft無線技術,可向下相容於802.11a/b/g 無線設備
  • 支援 2.4GHz/5 GHz 無線雙頻
  • 提供強大的WPA和WPA2 無線安全加密機制
  • 支援 Windows Vista/7/8/XP SP3 和Mac OS 10.6~10.8等作業系統
  • 搭配D-Link 11AC 系列無線寬頻路由器 (DIR-820L、DIR-850L、DIR-860L、DIR-865L、DIR-868L) 最高傳速率可達            867Mbps



產品規格

  • IEEE 802.11ac (Draft)
  • IEEE 802.11a/b/g/n 介面 + USB 3.0/2.0/1.1 無線頻率
  • 2.4GHz和5GHz 無線網路安全 + Wi-Fi Protected Access (WPS)
  • WPA和WPA2 安規認證
  • FCC Class B + Wi-Fi Protected Setup
  • NCC
    運作溫度 0˚ to 40˚C 運作溼度 10 ~ 90% (無凝結)
    保存溫度 -20˚ to 75˚C 保存溼度 5 ~ 95% (無凝結)
    支援作業系統: Windows 8/7/Vista/XP SP3和Mac OS 10.6~10.8



DWA-182 本體

記載P/N碼,韌體版本,製造年份

IMG_9415



無線網卡界面是USB 3.0

可惜延長座只有USB 2.0

IMG_9409



Router路由器 DIR-880L 和 USB無線網路卡DWA-182 安裝好後,可以開始測試啦

IMG_9420 IMG_9426



先跳過Router路由器 DIR-880L設定的過程

先看USB無線網路卡DWA-182

2.4G 和 5G 的測試數據

安裝驅動完後,電腦就會抓到USB無線網路卡DWA-182

掃描頻道,把住家附近的無線訊號抓出來

dlilk-8



家中的網路:中華電信60/15M

(你問:中華不是自動升速20M了嗎?  中華:port數不夠,3個月內生都在合理範圍內,

其它家 阿斗 還是算了吧,含淚用中華)



USB無線網路卡DWA-182    2.4G WIFI 測試

speed 2.4G



USB無線網路卡DWA-182    5G WIFI 測試

speed 5G





接下來換最重要的Router路由器 D-Link DIR-880L 實際體驗

一開始要用網頁來登入D-Link DIR-880L 的路由管理

按照使用操作手冊 http://192.168.0.1 無法連線到路由器

換超長的 http://dlinkrouter.local 才登入路由管理介面



一登入會要求設定

就按照使用操作手冊,很容易操作

dlilk-1 dlilk-3 dlilk-4



設定完成後,回首頁看的到綠燈 代表以連線成功

已連線用戶 代表連上 D-Link DIR-880L 的裝置

dlilk-5



操作介面很簡潔,講難聽就是陽春!

看D-Link的操作介面

流量統計只統一記錄WAN廣域網路

沒個別分開記錄LAN區域網路

還搞什麼2.4G,5G無線 只皆以LAN IP分紀錄不就好了

dlilk-6dlilk-9



看看自己的!比較別人的!看看自己 比較別人 就知優劣

番茄Tomato

以LAN IP來記錄,一目了然

dlik-19



最好笑的是Qos

我以為可以限制WAN.LAN的頻寬

D-Link主打智能Qos,一切交給router DIR-880L 自由心證

dlilk-7



個人認為router路由器 最重要的功能 NAT效能測試

實體線路 LAN to WAN

iperf頻寬測試 64k.128k.100M,頻寬速度約莫在909~918Mbps

iperf 64k iperf 128k iperf 100M



5G WiFi LAN to WAN

iperf頻寬測試 64k.128k.100M,頻寬速度約莫在103~131Mbps

iperf 5G 64k iperf 5G 128k iperf 5G 100M



2.4G WiFi LAN to WAN

iperf頻寬測試 64k.128k.100M,頻寬速度約莫在76~78Mbps

iperf 2.4G 64k iperf 2.4G 128k iperf 2.4G 100M





行動裝置WIFI測試

測試手機:HTC new one(M7)

14:05分 是 2.4G無線網路

14:04分 是     5G無線網路

Screenshot_2014-07-18-14-07-52

你問行動裝置測速怎麼那麼隨便???

沒差啦 手機收的到 但是訊號不一定能傳那麼遠



接下來是這台DIR-880L 主打的雲端路由

由USB界面來擴充硬碟空間,可由外面連回DIR-880L 由USB界面的空間

不過要先完成兩件事,1.註冊mydlink   2.建立Share Port

1.註冊mydlink

dlink-10 dlink-11

可藉由APP-mydlink Lite

在外面查看家中的router路由器,重新啟動.查詢連接幾個裝置.上下傳速率,蠻…無聊的

Screenshot_2014-07-21-15-52-52 Screenshot_2014-07-21-15-53-17 Screenshot_2014-07-21-15-53-59



2.建立Share Port

dlink-12 dlink-15 dlink-14



之後區域內的網路可藉由網頁 http://shareport.local 登入

觀看USB內的資料

操作界面會把USB內的檔案分成四項:Music音樂.Photos照片.Videos影片.Documents文件

最重要的一點是 無法寫入,只能刪除

剛看別人文章査了一下,原來也可以遠端儲存,只能說操作介面太爛

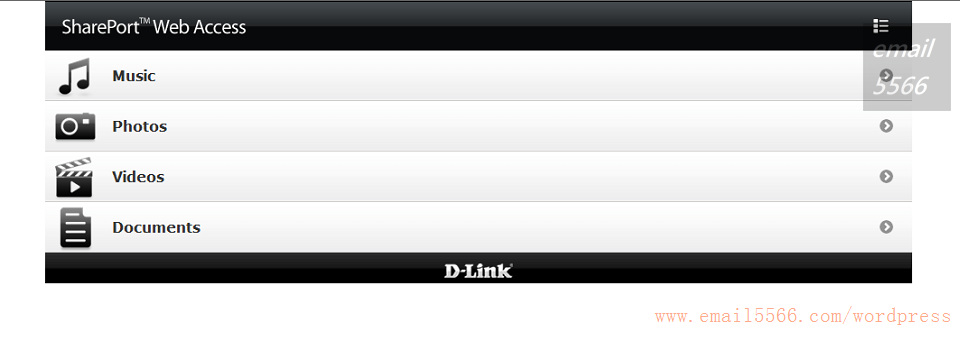

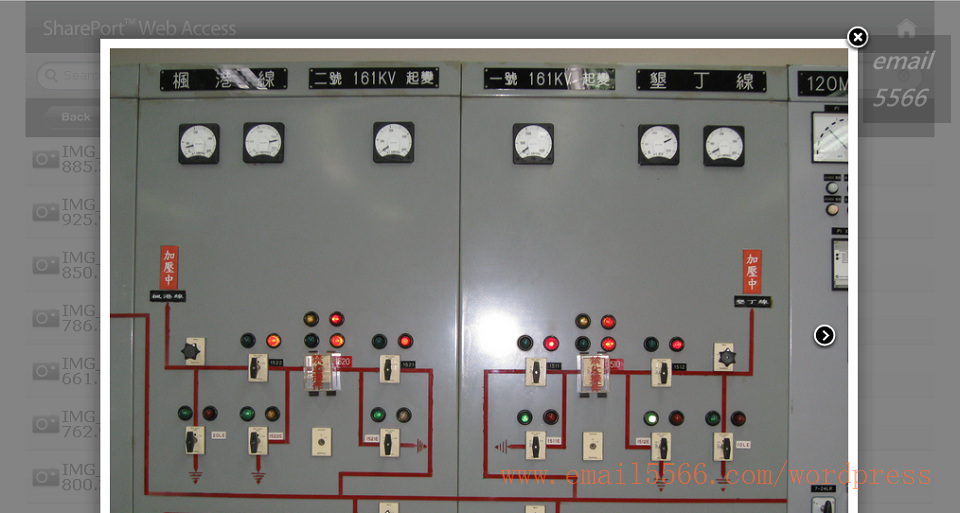

PC遠端儲存介面分兩種,一種是網頁存取,

另一種是需安裝D-Link的SharePort Plu程式,SMB(Windows檔案共用資源)的方式存取檔案

dlink-17 dlink-18

1.網頁存取介面

進入後點選右上角的選單,即可進入上傳的選單

試了一下有點問題,上傳沒問題,但刪除失敗

dlink-20



2.安裝D-Link的SharePort Plu程式,SMB(Windows檔案共用資源)的方式存取檔案

D-Link SharePort Plus 配合你的作業系統下載

不得不說 D-link網頁,分類作的很糟

安裝好後 就會判讀到你的儲存空間

使用上就像PC上的資料夾,簡單圖型化

dlink-21



上述屬區域網路的部分

最重要的當然是行動裝置,從外面連回家

影音串流和檔案分享 – 兩個USB埠連接儲存裝置提供行動裝置透過mydlink SharePort app分享檔案與串流影音

先去GOOGLE PLAY安裝mydlink SharePort

Screenshot_2014-07-21-15-59-27 Screenshot_2014-07-21-16-00-45



操作界面會把USB內的檔案分成四項:Music音樂.Photos照片.Videos影片.Documents文件

最重要的一點是 無法寫入,只能刪除

剛看別人文章査了一下,原來也可以遠端儲存,只能說操作介面太爛

右上角 有個上傳的符號

Screenshot_2014-07-24-12-11-40

點選後就會進入,行動裝置的儲存檔案

Screenshot_2014-07-24-12-12-15 Screenshot_2014-07-24-12-12-46



操作界面會把USB內的檔案分成四項:Music音樂.Photos照片.Videos影片.Documents文件

Screenshot_2014-07-21-16-27-13 Screenshot_2014-07-21-16-27-22 Screenshot_2014-07-21-16-38-27 Screenshot_2014-07-21-16-43-15 Screenshot_2014-07-21-16-46-39 Screenshot_2014-07-21-16-56-56 Screenshot_2014-07-21-16-58-06 Screenshot_2014-07-21-16-58-14 Screenshot_2014-07-24-12-20-39



D-LINK AC1900雙頻Gigabit DIR-880L 結論就是:



操作介面太過陽春,連Qos限制LAN的頻寬都沒有

不要在ODM 貼牌機了,產品製造 給代工廠就算了,連設計也委外,難怪一堆人嘲諷 don’t link

難道D-Link 要成為 Router界的ACER嗎???



外殼材質塑膠 沒有螺絲等工藝,無法拆卸 怕弄壞要賠,所以裡的零件規格就不清楚了

規格不知道,功能不清楚,價格一毛不能少,總而言之 套政府的話 就是Z>B



「參加D-LinkDIR-880L試用活動分享」
