ASUS SABERTOOTH Z77 開箱

0

ASUS SABERTOOTH Z77 開箱

ASUS官網介紹

採用熱敏護罩與熱敏雷達為 Intel® Z77 主機板提供最佳的散熱解決方案

完全支援 LGA1155 插槽的Intel® 第3代/第2代處理器
TUF Thermal Armor 熱敏護罩 – 以全風量提升散熱效果
TUF Dust Defender 防塵罩 – 防止灰塵入侵,延長使用壽命
TUF Thermal Radar – 熱敏雷達 – 即時溫度偵測及散熱
TUF 組件 (電感、電容器及 MOSFET;通過軍用標準認證) – 通過耐用性認證
全新的 DIGI+ 電源控制 – 同時適用 CPU 與 DRAM 的全新數位電源控制

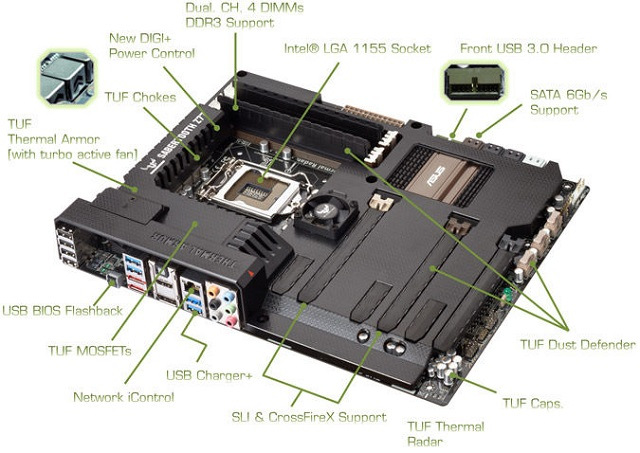

SABERTOOTH Z77 產品一覽

overview asus sabertooth z77 開箱 ASUS SABERTOOTH Z77 開箱 overview1

  • CPU
    Intel® Socket 1155 for 3rd/2nd Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors
    支援 Intel® 22 nm CPU
    支援 Intel® Turbo Boost 技術2.0
    Supports Intel® 32 nm CPU
    * 是否支援 Intel® Turbo Boost Technology 2.0,需視 CPU 類型而定。
  • 晶片組
    Intel® Z77
  • 記憶體
    4 x DIMM, Max. 32GB, DDR3 1866/1600/1333 MHz 非ECC, 無緩衝區 Memory
    Dual Channel Memory Architecture
    *是否支援 Hyper DIMM 需視個別 CPU 的實體特性而定。
    支援 Intel® Extreme Memory Profile (XMP)
    *有關記憶體合格廠商清單(QVL)的相關資訊,請參閱 www.asus.com 網站或本使用手冊。
  • 顯示晶片
    Integrated Graphics Processor
    支援多 VGA 輸出 : HDMI/DisplayPort ports
    – 支援 HDMI 最大解析度 1920 x 1200 @ 60 Hz
    – 支援 DisplayPort 最大解析度 2560 x 1600 @ 60 Hz
    Maximum shared memory of 1696 MB
    Supports Intel® HD Graphics, InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™
  • 多GPU支援
    Supports NVIDIA® Quad-GPU SLI™ Technology
    Supports AMD Quad-GPU CrossFireX™ Technology
    Supports LucidLogix® Virtu™ MVP Technology *1
  • 擴充槽
    2 x PCIe 3.0/2.0 x16 (x16 or dual x8 ) *2
    1 x PCIe 2.0 x16 (x4 mode, 黑色) *3
    3 x PCIe 2.0 x1
  • 資料儲存應用
    Intel® Z77 chipset :
    2 x SATA 6Gb/s埠, 咖啡色
    4 x SATA 3Gb/s 埠, 黑色
    支援Raid 0, 1, 5, 10
    Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology *4
    ASMedia® ASM1061 controller : *5
    2 x SATA 6Gb/s埠, 灰色,官方資料錯誤 應該為白色
    2 x eSATA 6Gb/s 連接埠, 紅色
  • 區域網路
    Intel® 82579V, 1 x Gigabit LAN Controller(s)

(補充:官方無支援 Windows server 2008R2 驅動)

Windows Client 驅動硬塞進 Windows Server 的經驗來說,只要 Windows Client 能裝,Windows Server 也大都可以吃,不過遇到這

網路晶片,安裝過程會有吃鱉狀況。

如果沒有仔細看下載頁面的說明,第一次看到這訊息一定會覺得:「真是見鬼了!」

還好,透過搜尋引擎在國外有同樣苦命的 IT 黑手,找到修改方式並分享出來,更把修改過的打包好給大家。請參考這篇的在 Intel 社群

的討論:Intel(R) 82579V Gigabit Network device issues,最後一則回應有下載位置。

不過實際安裝還是有點小複雜。首先將網友打包好的驅動解壓縮。

接著,等到安裝程式出現第一個畫面時,請勿以無腦式立刻按「下一步」

假使登入作業系統使用的是Administrator帳號,請立刻到「C:\Users\Administrator\AppData\Local\Temp」暫存區中,確認有

無「RarSFX0」的資料夾。

如果找不到該目錄,也請檢查暫存區的資料夾裡,有無像下列的檔案存在。

然後把熱心網友打包的檔案,圈選複製並貼上蓋掉暫存資料夾中的所有檔案。但我會想另外提醒,複製時建議跳過「APPS」這目錄,因為「APPS」裡面是 Intel PROSet 工具軟體,官方目前提供的 PROSet 比非官方包的還要新,而且在強制蓋掉後,安裝尾聲還會報出錯誤訊息。

確認檔案覆蓋完畢,就能開始無腦式安裝,進行強迫植入 Intel 82579V 網卡驅動的任務。

因為該驅動資訊有被重新編修過,無法通過 Windows Server 驗證算是很正常的情形。但想要用還是只能按下安裝,要 Windows Server 吞下去。

這樣就大功告成了。

由於這不是 Intel 官方釋出的驅動程式,在相容性及穩定度上,並沒有人可以保證一定沒問題,在這邊只是想提供方法給有心向學的 IT 苦命朋友,至少可以拿一般家用級 PC 或主機板來玩 Windows Server。假使你的主機板找不到 Windows Server 版本的驅動,也請不要去幹譙製造商,畢竟 Windows Server 上的驅動大多需要通過更嚴謹的測試及驗證,以保障在上面運作的百萬服務,不是隨便塞個 Window Client 版本就能了事。

能裝 Windows Client 版本的驅動,請當做原廠佛心給你用。

  • 音效
    Realtek® ALC892 8 通道 高傳真音效 CODEC
    – Supports : 插頭偵測, 多路音頻輸出輸入, 前面板插孔指定功能
    Audio Feature :
    – Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
    – Blu-ray 音訊層內容保護
    – 光纖 S/PDIF 輸出埠位於背板
  • USB連接埠
    Intel® Z77 chipset : *6
    4 x USB 3.0 port(s) (2 位於背板, 藍色, 2 位於主機板中)
    ASMedia® ASM1042 controller : *6
    2 x USB 3.0 port(s) (2 位於背板, 藍色)
    Intel® Z77 chipset :
    10 x USB 2.0 port(s) (4 位於背板, 黑色, 6 位於主機板中)
  • 獨特功能
    TUF ENGINE! Power Design :
    – 8 +4 +2 Digital Phase Power Design
    – TUF Components (Choke, Cap. & MOSFET; certified by military-standard)
    – ASUS DIGI+ Power Control Utility
    終極散熱解決方案 :
    – 熱敏護罩
    – 熱敏雷達

(風扇為建準電機的磁浮風扇 4×4)

  • 安全與穩定! 防衛天使 :
    – Dust Defender
    華碩獨家功能 :
    – USB BIOS Flashback
    – MemOK!
    – AI Suite II
    – 防突波
    – USB Charger+
    – ESD Guards
    – 華碩 EFI BIOS EZ 模式提供簡單易用的使用者介面
    – Network iControl
    – USB 3.0 Boost
    華碩 EZ DIY :
    – 華碩 O.C. Profile
    – 華碩 CrashFree BIOS 3
    – 華碩 EZ Flash 2
    – 華碩 MyLogo 2
    – 多國語言 BIOS
    華碩 Q-Design :
    – 華碩 Q-LED (CPU, DRAM, VGA, Boot Device LED)
    – ASUS Q-Shield
    – 華碩 Q-Slot
    – 華碩 Q-DIMM
    – 華碩 Q-Connector
  • 後面板輸出端子
    1 x DisplayPort
    1 x HDMI
    2 x eSATA 6Gb/s
    1 x LAN (RJ45) 連接埠
    4 x USB 3.0
    4 x USB 2.0
    1 x 光纖 S/PDIF 輸出
    6 x 音訊插孔
    1 x USB BIOS Flashback Button(s)
  • 內建 I/O 連接孔
    1 x USB 3.0 接頭支援額外的 2 USB 3.0 連接埠 (19-pin, 青綠色)
    3 x USB 2.0 接頭支援額外的 6 USB 2.0 連接埠
    4 x SATA 6Gb/s 接頭
    4 x SATA 3Gb/s 接頭
    1 x CPU 風扇接頭 (4 -pin)
    4 x 選購的風扇接頭 (4 -pin)
    1 x CPU OPT Fan connector(s) (4 -pin)
    2 x 輔助風扇接頭 (3 -pin)
    1 x S/PDIF 輸出接頭
    1 x 24-pin EATX 電源接頭
    1 x 8-pin ATX 12V 電源接頭
    1 x 前面板音訊接頭 (AAFP)
    1 x 系統面板 (Q-Connector)
    1 x MemOK! 按鈕
    1 x Clear CMOS 跳線
  • 配件
    使用者手冊
    華碩 Q-Shield
    Accessory Guide
    2 x Serial ATA 3.0Gb/s 纜線
    2 x Serial ATA 6.0Gb/s 纜線
    1 x SLI 橋接卡
    1 x Q-connector(s) (2 合一)
    1 x TUF Certification 卡
    1 x TUF 5 年保固手冊 (依據地區而定)
    2 x Accessory Fan(s) ( 35 mm )
    1 x TUF Inside sticker(s)
    1 x Accessory Package(s):
    – 1 x 40mm I/O Cover fan lid(s)
    – 3 x PCIe x16 slot dust cover(s)
    – 2 x DRAM slot dust cover(s)
    – 3 x PCIe x1 slot dust cover(s)
    – 2 x Short fan screw(s)
    – 4 x Long fan screw(s)
    – 1 x Adhesive Sponge(s) for 35mm Fan
  • BIOS
    64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS,
    ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen Function, F3 Shortcut Function and ASUS DRAM SPD (Serial Presence Detect) memory information
  • 支援光碟
    Drivers
    Anti-virus software (OEM version)
    ASUS Update
    ASUS Utilities
  • 主機板尺寸
    ATX Form Factor
    12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
  • 備註
    *1: LucidLogix Virtu MVP supports Windows 7 operating systems.
    *2: PCIe 3.0 speed is supported by Intel® 3rd generation Core™ processors.
    *3: The PCIe 2.0 x16 slot shares bandwidth with PCIe 2.0 x1_1 slot, PCIe 2.0 x1_2 slot and PCIe 2.0 x1_3 slot. The PCIe 2.0 x16 slot default setting is in x1 mode.
    *4: Supports on Intel® Core™ processor family with Windows 7 operating systems.
    *5: These SATA ports are for data hard drivers only. ATAPI devices are not supported.
    *6-1: Supports ASUS USB 3.0 Boost UASP Mode.
    *6-2: The USB 3.0 ports only support Windows® 7 or later versions.
    *7: Due to Intel® chipset limitation, P8Z77, P8H77 and P8B75 series motherboards do not support Windows® Vista operating system.
